Montering af 13 polet trailerstik / Montering af 7 polet trailerstik

Trailerstik montering følger heldigvis en vis standard. Vi viser derfor diagram over trailerstik til både 7 polet trailer stik og 13 polet trailer stik.
Når anhænger stikket monteres, så er det vigtigt af få afisoleret enderne ordentligt.

Se vores stik og kabler her

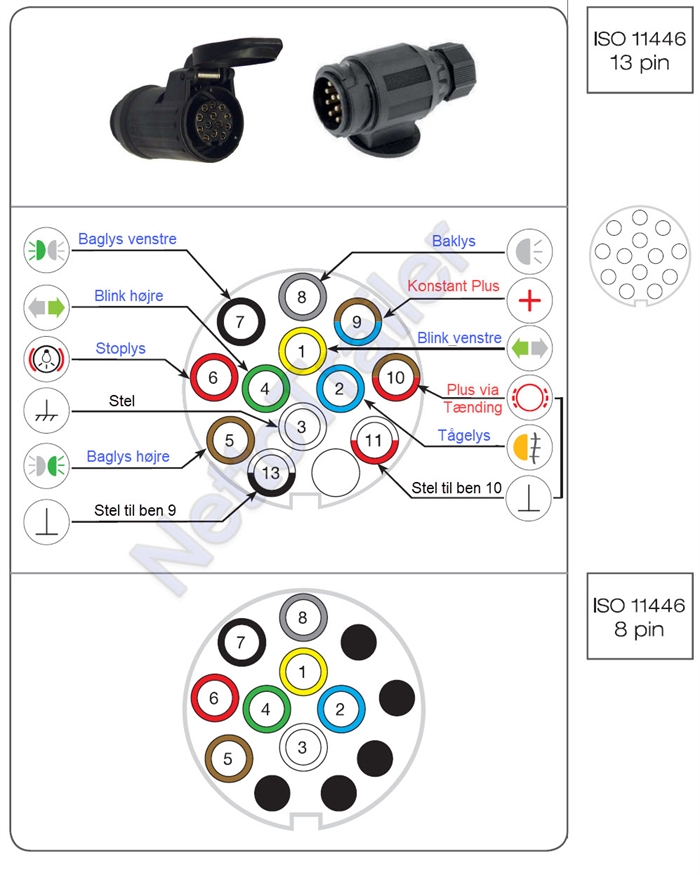

DIAGRAM OVER 13-POLET ANHÆNGERSTIK:
Montering af anhængerstik - Digram over 13 polet trailerstik - Trailer stik diagram
BEMÆRK:
Ben 9 er KONSTANT PLUS
Ben 10 er PLUS spænding når tændingen er tilsluttet
Bemærk sammenhængen mellem ben 9 og ben 13 - Ben 13 er MINUS / STEL til ben 9
Bemærk sammenhængen mellem ben 10 og ben 11 - Ben 11 er MINUS / STEL til ben 10

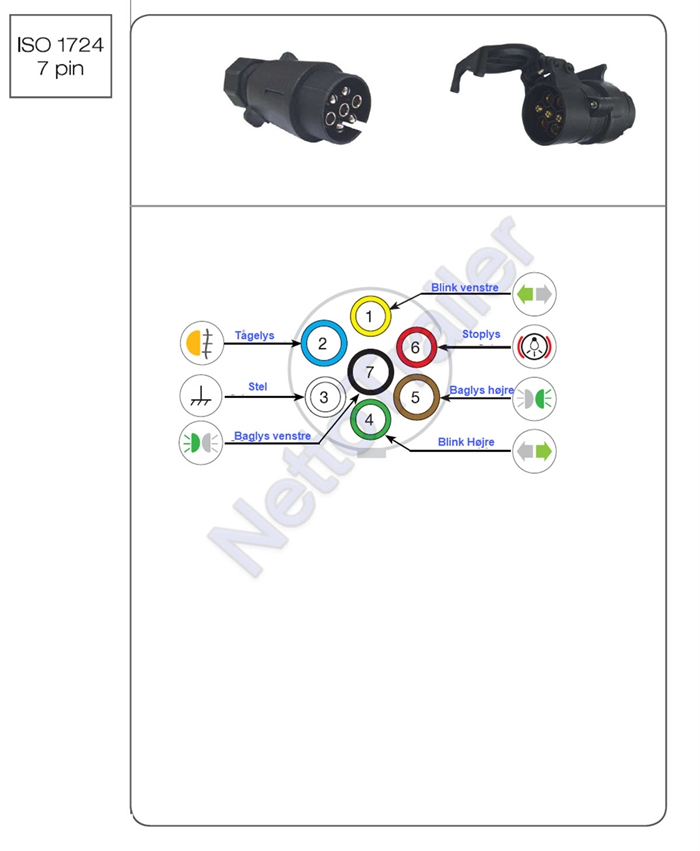

DIAGRAM OVER 7 POLET TRAILERSTIK
Montering af 7 polet trailerstik - Diagram over 7 polet anhængerstik
